Generic 动画骨骼重映射插件实现与使用

项目地址#

1. 插件用途#

GenericAnimationBoneRemapperWindow 是一个 Unity 编辑器插件，用于把已有 Generic 动画复制成新的 .anim 文件，并根据目标模型中的同名 Transform 重写动画曲线绑定路径。

它适合解决以下问题：

• 源动画和目标模型的骨骼名称基本一致，但层级前缀或根节点名称不同。
• 动画来自 FBX、单个 .anim 或动画目录，需要批量生成可直接挂到目标模型上的新动画。
• 不希望修改原始 FBX 或原始动画资源，只希望生成一份安全的重映射副本。

插件入口位于 Unity 菜单：Tools/SRTEST/Generic动画按骨骼名重映射。

2. 文件位置与核心类#

插件脚本位于 Assets/Editor/GenericAnimationBoneRemapperWindow.cs，继承自 Unity 的 EditorWindow，只在编辑器环境下运行。

核心结构如下：

• GenericAnimationBoneRemapperWindow：编辑器窗口主体，负责绘制界面、读取用户配置、触发动画生成流程。
• PathMap：目标模型骨骼路径映射表，负责根据完整路径或末端骨骼名解析目标路径。
• RemapResult：单个动画重映射结果统计，记录成功、未解析、歧义绑定数量。
• PathResolveStatus：路径解析状态，包含 Resolved、Unresolved、Ambiguous。

3. 实现流程#

插件的主流程由 RemapSelectedAnimations() 驱动：

1. 读取输出目录：
   • 如果用户没有指定输出目录，默认使用 Assets/SRTEST/Animation/Remapped。
   • 如果指定目录不在 Assets 下，会中断并输出错误。
2. 自动创建输出目录：
   • EnsureFolderExists() 会逐级创建缺失的 Unity 资源目录。
3. 收集源动画：
   • CollectClips() 支持三类输入：单个 AnimationClip、包含 .anim 的文件夹、包含动画片段的 FBX。
   • 会过滤掉预览动画和不可复制的隐藏资源。
4. 扫描目标模型骨骼：
   • BuildTargetPathMap() 会遍历目标模型根节点下所有子 Transform。
   • 同时建立完整路径映射和末端节点名映射。
5. 复制并重写动画：
   • CreateRemappedClip() 先复制源动画序列化数据，再清空原曲线。
   • 遍历普通曲线和对象引用曲线，逐条调用 RemapBinding() 重写绑定路径。
6. 保存新动画资源：
   • 根据前缀、源动画名、后缀生成新文件名。
   • 默认自动生成唯一资源路径；如果开启覆盖，则会删除同名旧资源后重新创建。
7. 输出统计日志：
   • 完成后在 Console 中输出生成数量、成功重映射数量、未找到目标数量、同名歧义数量和输出目录。

4. 路径匹配规则#

插件会按以下优先级重映射动画绑定路径：

1. 完整去根路径匹配
   如果启用“移除源动画公共根节点后再匹配”，插件会先去掉源动画绑定路径中的公共根节点，再用剩余路径匹配目标模型。

   例如源动画路径为 Armature/Hips/Spine，公共根节点为 Armature，则实际用于匹配的路径为 Hips/Spine。

2. 目标模型完整路径匹配
   如果目标模型中存在相同相对路径，则直接绑定到目标路径。

3. 末端节点名匹配
   如果完整路径找不到，则使用最后一个节点名匹配。

   例如 OldRoot/Bone/Hip_L 可以尝试匹配目标模型中唯一名为 Hip_L 的节点。

4. 同名歧义保护
   如果目标模型中存在多个同名节点，插件不会随机绑定，而是保留原路径并输出警告，避免误绑到错误骨骼。

5. 未找到节点保护
   如果目标模型中找不到对应节点，插件会保留原绑定路径并输出警告。

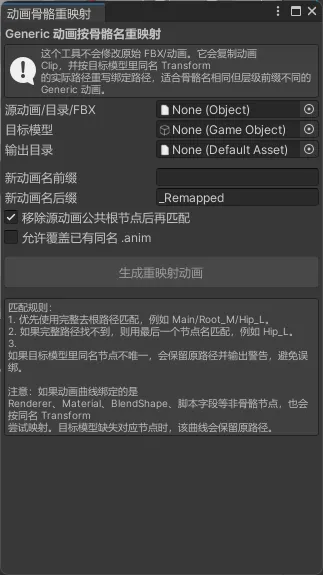

5. 使用步骤#

1. 将脚本放在 Assets/Editor 目录下，确保 Unity 能以编辑器脚本方式编译。
2. 在 Unity 顶部菜单打开 Tools/SRTEST/Generic动画按骨骼名重映射。
3. 在窗口中配置参数：
   • 源动画/目录/FBX：选择单个动画、动画目录或包含动画片段的 FBX。
   • 目标模型：选择目标角色的 Prefab 或 FBX 根对象。
   • 输出目录：选择新动画保存目录；不填则使用默认目录。
   • 新动画名前缀：可选，用于给生成动画统一添加前缀。
   • 新动画名后缀：默认 _Remapped，用于区分原动画和生成动画。
   • 移除源动画公共根节点后再匹配：建议保持开启，适合源动画带统一根节点前缀的情况。
   • 允许覆盖已有同名 .anim：开启后会删除输出目录下同名动画并重新生成。
4. 点击 生成重映射动画。
5. 在 Console 查看生成结果和警告信息。

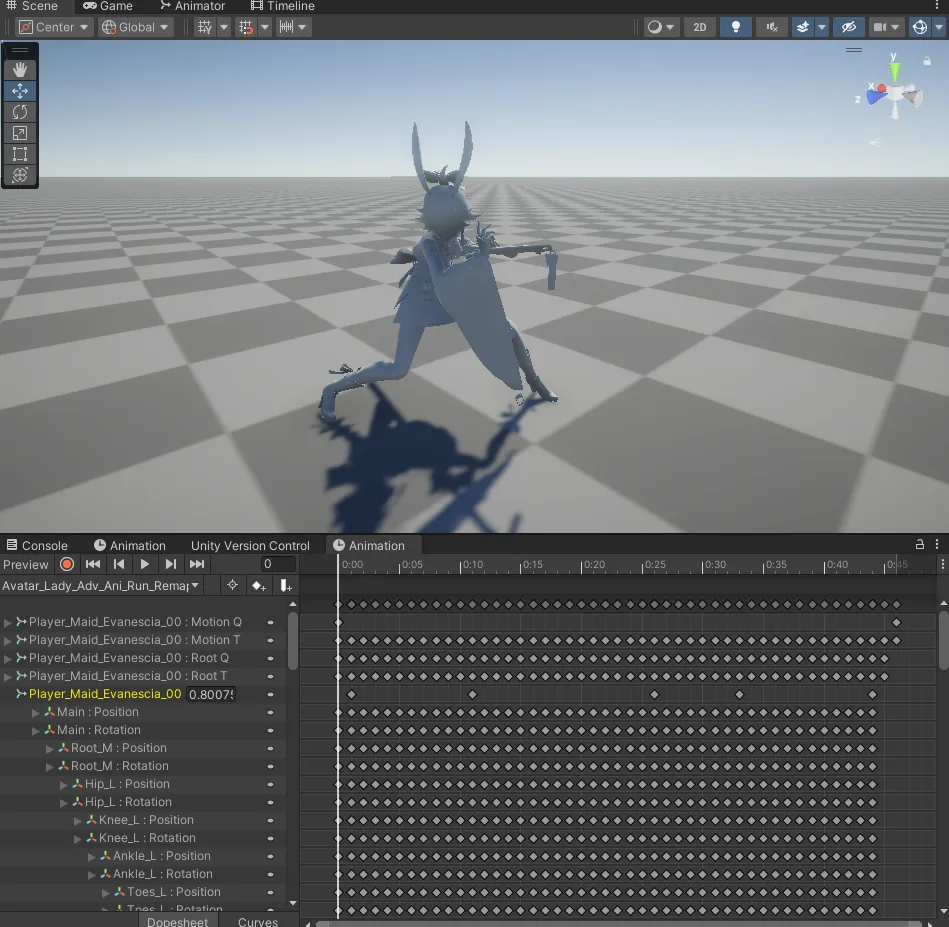

6. 将生成的 .anim 文件放入目标角色 Animator Controller 中测试播放效果。

6. 参数说明#

7. 输出与日志#

生成完成后，Console 会输出类似信息：

1
动画重映射完成：生成 3 个 .anim，重映射绑定 120 条，未找到目标 2 条，同名歧义 1 条。输出目录：Assets/SRTEST/Animation/Remapped

日志含义：

• 生成：成功创建的新动画数量。
• 重映射绑定：成功改写到目标模型路径的曲线绑定数量。
• 未找到目标：目标模型中没有匹配节点，已保留源路径的绑定数量。
• 同名歧义：目标模型中存在多个同名节点，插件为避免误绑而保留源路径的绑定数量。

8. 注意事项#

• 插件主要面向 Generic 动画，不负责 Humanoid Avatar 的肌肉映射或 Avatar Retarget 设置。
• 它不会修改源 FBX、源 .anim 或目标模型，只会生成新的动画资源。
• 如果目标模型骨骼存在大量重名节点，建议先规范骨骼命名，否则插件会保留原路径并输出歧义警告。
• 如果动画曲线绑定的是 Renderer、Material、BlendShape 或脚本字段等非骨骼路径，插件也会按同名 Transform 尝试映射；目标缺失时会保留原路径。

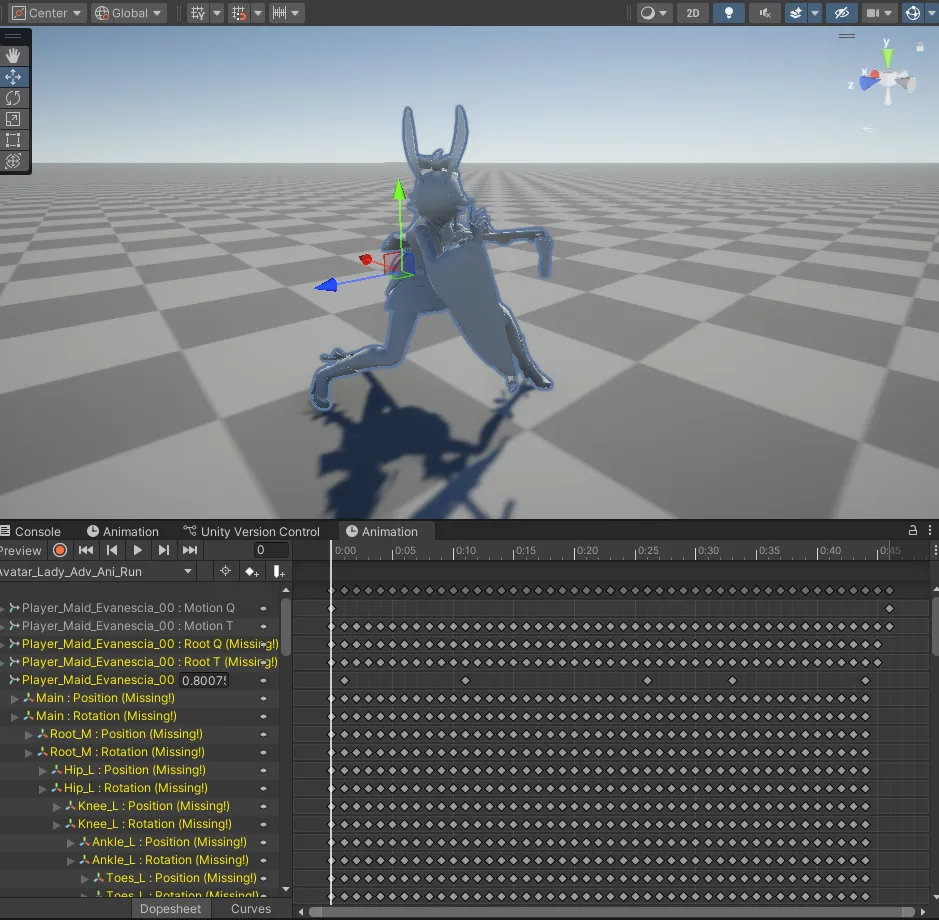

• 如果生成动画播放后部分骨骼不动，应优先检查 Console 中的 未找到目标 和 同名歧义 警告。
• 如果希望重新生成同名动画，可以开启 允许覆盖已有同名 .anim，或者手动删除旧动画后再生成。

9. 常见问题#

生成按钮不可点击怎么办？
需要同时指定 源动画/目录/FBX 和 目标模型，否则按钮会被禁用。

为什么生成的动画仍然有部分曲线没有生效？
通常是目标模型缺少对应节点，或目标模型中存在多个同名节点导致插件保留了原路径。可以根据 Console 警告逐个检查。

为什么没有覆盖旧动画，而是生成了带编号的新文件？
默认使用 AssetDatabase.GenerateUniqueAssetPath() 防止误覆盖。若要覆盖旧资源，需要开启 允许覆盖已有同名 .anim。

源动画是 FBX 内嵌动画时可以处理吗？
可以。选择 FBX 资源后，插件会读取其中可复制的 AnimationClip 子资源，并为每个片段生成独立 .anim。

这个插件能把 Humanoid 动画转成 Generic 动画吗？
不能。它只处理动画曲线绑定路径，不处理 Rig 类型转换、Avatar 配置或 Humanoid 肌肉曲线重定向。
