一.准备阶段#

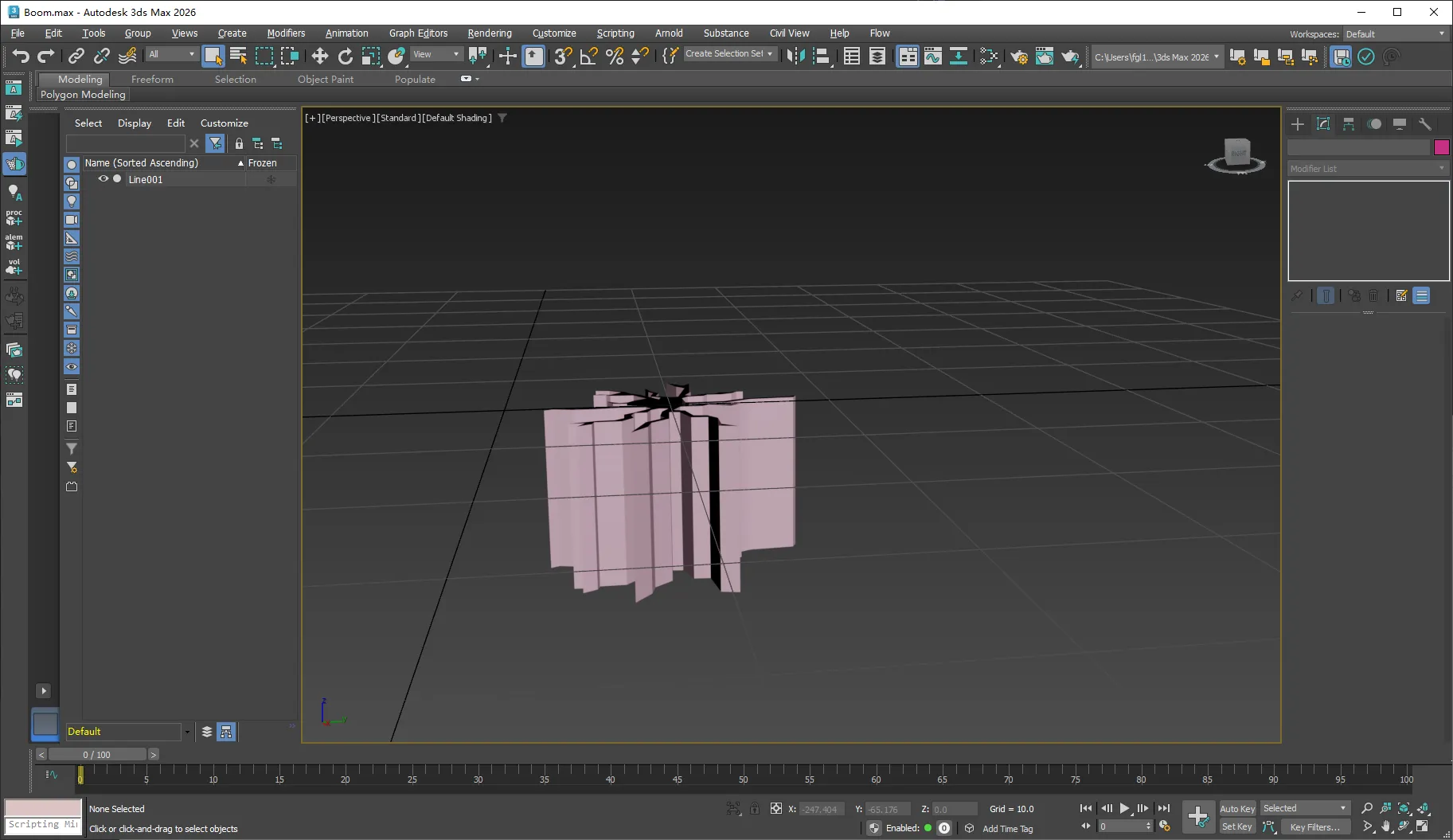

使用3dsmax制作需要的模型，通过通过shapes中的line来拉一个线框让后通过Extrude来挤压-10单位，然后删除顶面导出到Unity中，因为用不到uv所以不用管直接导出即可。模型如下：

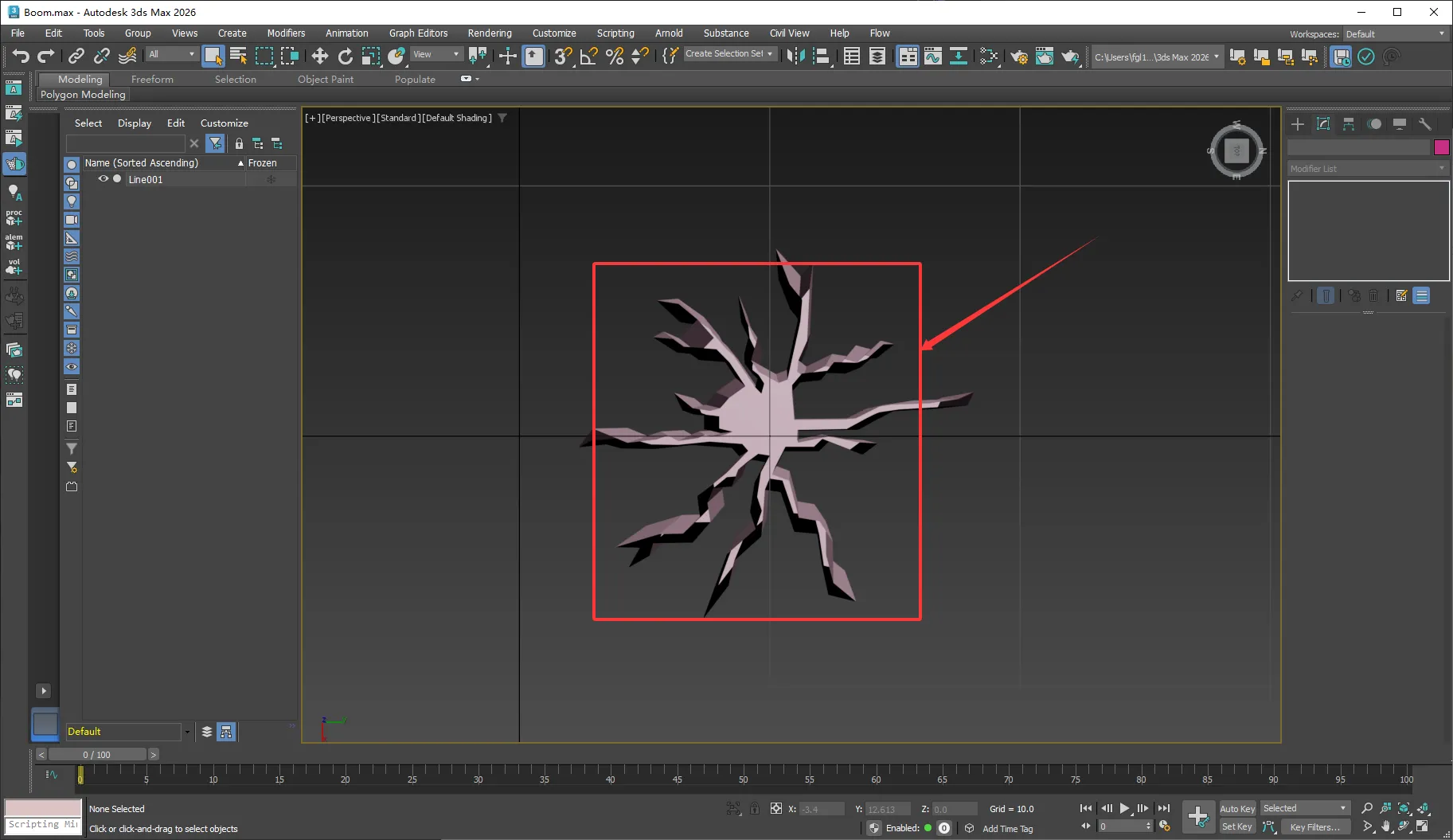

注意：要保证模型底面从上往下看是不被剔除的，同时注意因为3dsmax是右手坐标系而我们的Unity引擎是左手坐标系所以我们在3dsmax中将模型的local坐标系的y轴旋转到向上当然这也可以在后面shader编写中进行处理。

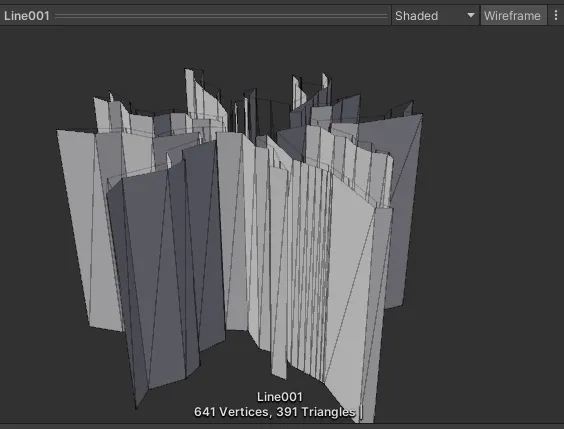

接下来我们将处理好的模型导入到Unity中如下图所示：

二.Shader编写#

主要的核心思路就是制作一个mask遮罩。我使用了两个pass，第一个pass主要是将模型的y轴变为0让其变成一个面片，然后让其作为遮罩使用，如下图所示

这个面片的作用就是用来做遮罩的，这时候我们设置Stencil方式，如下代码所示

1
Stencil
2
{
3
  Ref 1
4
  Comp Never
5
  Fail Replace
6
}

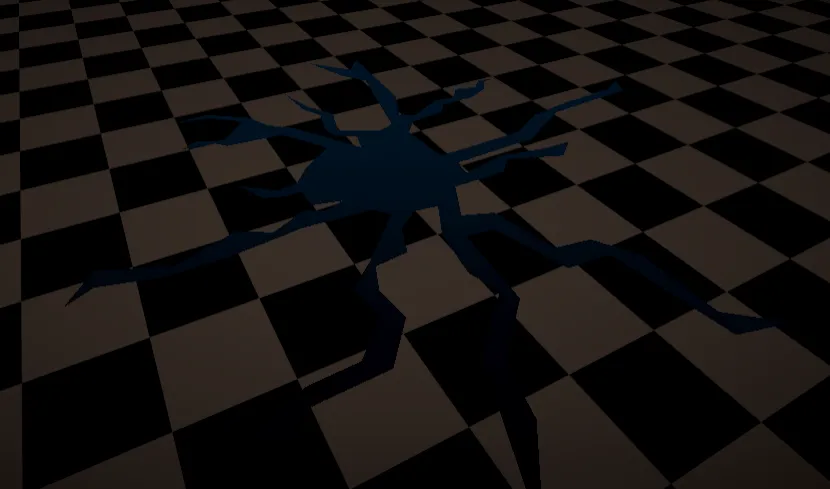

设置参考值为1，比较方式设置为永远不通过，不通过就会将原来的的屏幕蒙版值0替换成参考值1，如下图所示：

注意：在进入pass之前我们先要设置其渲染顺序，这里我将其设置成立”Geomertry-2”

代码如下：

1
v.posOS.y = 0;

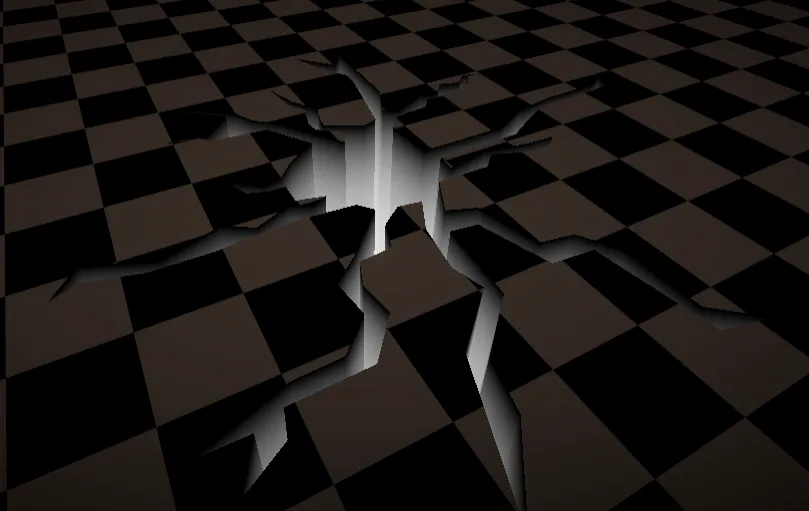

接下来我们来看第二个pass，由于之前我们在max中将模型的上面的面片删除，因此我们能够从模型上面往下看到下面，所以我们通过模型的y值来表示其深度，因为当时在max中我将模型向下挤压了-10个单位所以我的y全为负值，所以看上去是黑色的，接下来我们对其y值取绝对值并且通过定义一个变量来控制其深浅位置，如下图所示：

代码如下：

1
 float mask = abs(i.posOS.y) / _Depth;

注意：上面的效果是我们设置了Stencil Test的结果

接下来我们来看Stencil设置，代码如下：

1
Stencil
2
{
3
  Ref 1
4
  Comp Equal
5
}

设置参考值为1，比较方式设置为等于，不通过的地方将会被剔除，这就是为什么我们不能看到模型的侧面。这样我们的主要效果就完成了。

三、呼吸效果#

我们通过时间参数来实现动态呼吸效果，直接上代码！

1
float t = sin(_Time.y) * 0.3 + 0.7;

最后我们给地裂加上一个可变的颜色，通过lerp函数进行操作，代码如下：

1
float4 color = lerp(0, _Color * t, mask);

这样我们的最终效果就完成了！！

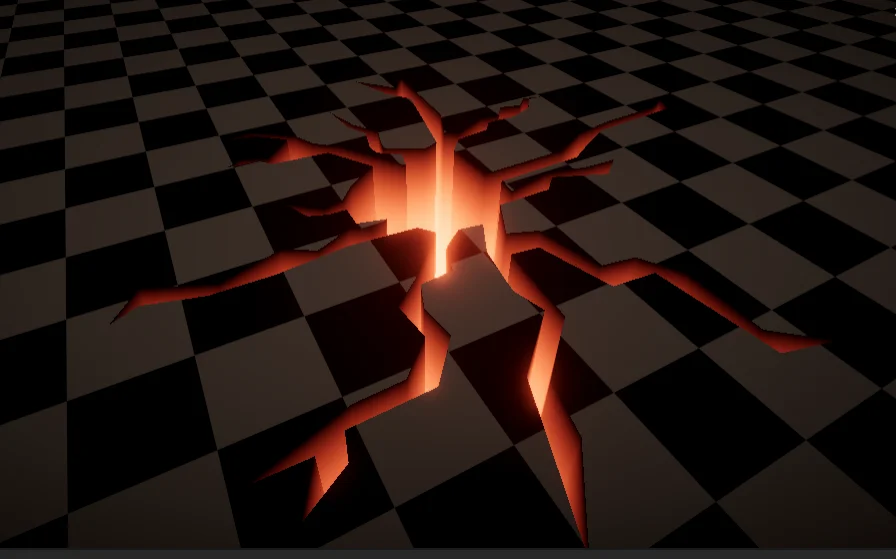

效果图：

四、完整代码#

下面话不多说直接上完整代码！

1
Shader "VFX/dilie"
2
{
3
    Properties
4
    {
5
        [HDR]_Color("Color", Color) = (1,1,1,1)
6
        _Depth ("Depth", Range(0.1,10)) = 5
7
    }
8
    SubShader
9
    {
10
        Tags
11
        {
12
            "RenderPipeline"="UniversalPipeline"
13
            "RenderType"="Opaque"
14
            "Queue"="Geometry-2"
15
        }
16

17
        Pass
18
        {
19
            Tags {"LightMode" = "SRPDefaultUnlit"}
20

21
            Stencil
22
            {
23
                Ref 1
24
                Comp Never
25
                Fail Replace
26
            }
27

28
            HLSLPROGRAM
29
            #pragma vertex vert
30
            #pragma fragment frag
31

32
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
33
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
34

35
            struct Attributes
36
            {
37
                float4 posOS        : POSITION;
38
                float2 texcoord     : TEXCOORD0;
39
            };
40

41
            struct Varyings
42
            {
43
                float4 posCS        : SV_POSITION;
44
                float2 uv           : TEXCOORD0;
45
                float3 posWS        : TEXCOORD1;
46
                float3 posVS        : TEXCOORD2;
47
            };
48

49
            Varyings vert(Attributes v)
50
            {
51
                Varyings o = (Varyings)0;
52
                v.posOS.y = 0;
53

54
                o.posWS = TransformObjectToWorld(v.posOS.xyz);
55
                o.posVS = TransformWorldToView(o.posWS);
56
                o.posCS = TransformWViewToHClip(o.posVS);
57

58
                o.uv = v.texcoord;
59
                return o;
60
            }
61

62
            half4 frag(Varyings i) : SV_Target
63
            {
64
                return 1;
65
            }
66
            ENDHLSL
67
        }
68

69
        Pass
70
        {
71
           Tags {"LightMode" = "UniversalForward"}
72
           Stencil
73
           {
74
               Ref 1
75
               Comp Equal
76
           }
77

78
           Cull Off
79
           HLSLPROGRAM
80
           #pragma vertex vert
81
           #pragma fragment frag
82

83
           #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/Color.hlsl"
84
           #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
85
           #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
86
           #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/ShaderGraphFunctions.hlsl"
87

88
           CBUFFER_START(UnityPerMaterial)
89
                float4 _Color;
90
                float _Depth;
91
           CBUFFER_END
92

93
           struct Attributes
94
           {
95
               float4 posOS        : POSITION;
96
               float2 texcoord     : TEXCOORD0;
97
           };
98

99
           struct Varyings
100
           {
101
               float4 posCS        : SV_POSITION;
102
               float2 uv           : TEXCOORD0;
103
               float4 posOS        : TEXCOORD1;
104
               float3 posWS        : TEXCOORD2;
105
               float3 posVS        : TEXCOORD3;
106

107
           };
108

109
           Varyings vert(Attributes v)
110
           {
111
               Varyings o = (Varyings)0;
112
               o.posOS = v.posOS;
113

114
               o.posWS = TransformObjectToWorld(o.posOS.xyz);
115
               o.posVS = TransformWorldToView(o.posWS);
116
               o.posCS = TransformWViewToHClip(o.posVS);
117

118
               o.uv = v.texcoord;
119
               return o;
120

121
           }
122

123
           half4 frag(Varyings i) : SV_Target
124
           {
125
               float mask = abs(i.posOS.y) / _Depth;
126
               float t = sin(_Time.y) * 0.3 + 0.7;
127
               float4 color = lerp(0, _Color * t, mask);
128
               return color;
129
           }
130
           ENDHLSL
131
        }
132
    }
133
}
